1、系统简介

  电气灭火系统是我公司自主研发的，为用户提供不间断的火灾在线监测，实时监控开关柜内的温度、湿度、烟雾的变化趋势，

实现烟雾预警、温度预警、湿度预警、火灾预警、快速灭火的功能，大幅度提高开关柜的运行可靠性，为用户提供新型环保特性、

安全高效、智能科学的消防火灾监控方案。

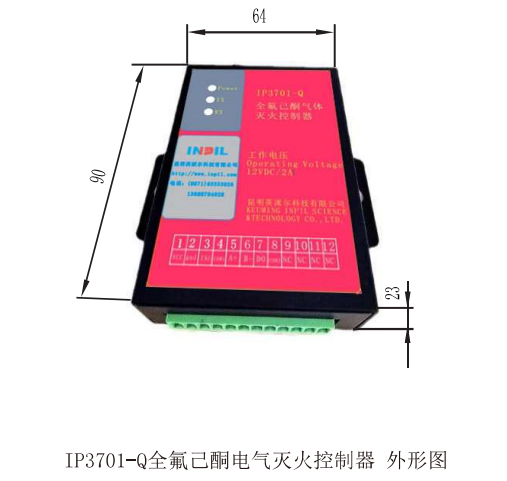

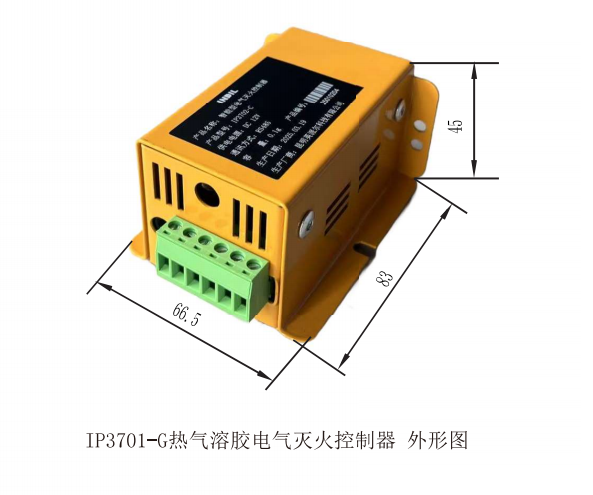

电气灭火系统由灭火报警主机、灭火控制器、灭火装置组成，灭火控制器在接收到电启动信号或明火引燃热敏线后，激活热气

熔胶灭火装置内的气溶胶发生剂或者全氟己酮灭火装置内的全氟己酮，迅速产生气溶胶、全氟己酮并喷出，气溶胶、全氟己酮发

生剂通过氧化还原反应释放的热量使化学冷却剂分解，实现气溶胶、全氟己酮发生剂和冷却剂共同参与灭火。是以异常预警、火

灾报警、自动灭火、系统过程显示、消防记录管理为性能要求的一套智能化系统，具备温度监测、湿度监测、烟雾监测、预警报

警、自动灭火、无线传输、集中管理、远程监控等功能。

电气灭火系统可以通过超温自启动(当布置在防护空间内的火情探测线任意一点温度超过170℃时)、烟雾报警、远程启动

(通过主机或云平台)、手动强制启动(紧急启动按钮)。

电气灭火系统可广泛适用于扑救下列火灾：建筑行业高层建筑、工业建筑的变配电间、通信行业电信机房、计算机房、通信基

站、中继站、精密设备配电柜、电力行业电缆隧道、电缆井、电缆沟狭窄空间、发电机房、电缆隧道、运输行业列车机车、铁路

沿线信号站变电所等。

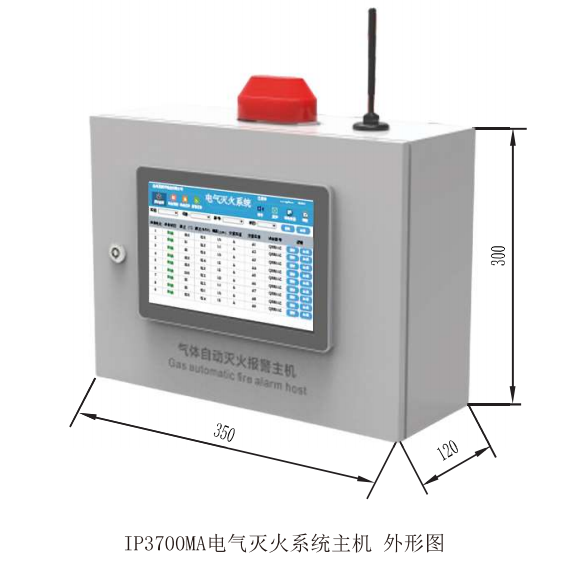

2、IP3700主机

  电气灭火主机包括CPU主控单元、报警单元、通信单元和显示单元。通过与现场的电气灭火控制器连接，能精准的接收控制器传送过来的环境数据，通过运算分析，判断是否超标，超标则进行声光报警，主机采用液晶触摸屏，用于显示现场测量的实时数据，进行通道、终端、系统、报警参数设置，可查询到设备详情，包括湿度、温度、烟雾浓度数值，安装区域、安装位置、设备型号，可远程启动灭火，并支持消音等操作，操作界面简单、友好。

功能特点

●实时监控

数字处理技术，实时监控并显示各配电箱柜环境状态。

●可靠、安全性高、准确度高

可系统自检、网络巡检功能；RS485通讯技术，实时、准确传送运行参数和控制指令，远程启动灭火控制器。

●无线通讯技术(Mesh、4G)

具有Mesh、4G无线通讯技术，实现与物联网云平台安全、方便、快捷通讯。

●报警功能

声光报警功能，可高危预警报警。

●功能多样化

具备故障记录存储、查询功能，及采集实时数据、事件记录等功能，存储记录5千条。

●人性化的界面操作

采用7寸液晶触摸屏显示，以中文界面与用户进行交流，通过面板按键输入设置通道、终端、设备管理、系统设置、版本管理、

清除数据及密码更改等参数。采用全中文菜单方式操作，简便直观、易学易用。

●安装方式

壁挂式安装。

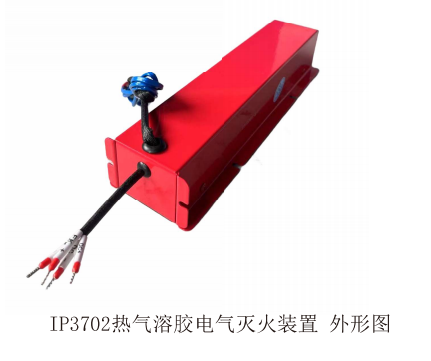

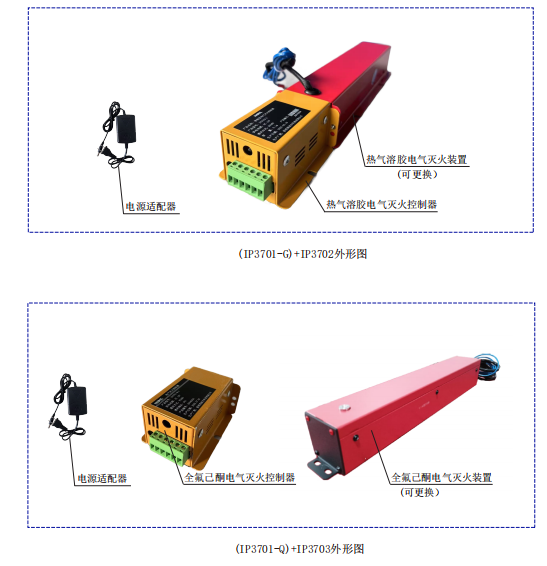

3、热气溶胶灭火装置

  热气溶胶灭火装置通过内部火灾探测传感器，监测配电系统中的线缆温度、空间环境温度、烟雾等有关电气火灾隐患的信号，与实现数据在线测量、采集、分析与控制功能，带有RS485通信接口，用于连接主机，并可选配Mesh、4G无线通信接口。

  热气溶胶灭火装置是新型环保、高科技绿色消防产品。当环境温度达到热敏线的启动温度或接触明火时，热敏线自燃，并传递给灭火装置，灭火装置接收启动信号后，内部的灭火剂就会激活，迅速产生气溶胶并喷出，进行快速灭火。

功能特点

●多方位探测

可对线温度、空间温度和烟雾同时在线探测，确保防范电气火灾隐患。

●使用方便，节约成本

组合式产品设计，在灭火装置使用后，可方便用户自行更换灭火装置，多次反复使用降低使用成本。

●通讯(RS485通讯、Mesh、4G选件)

具有RS485、Mesh、4G等各种通讯接口。

●采集数据多样化

具备采集湿度、温度、烟雾浓度实时数据等功能。

●安装方式

不干胶+螺钉固定。

●绿色环保

绿色环保：洁净性好，大气臭氧层破坏能力指数=0,全球温室效应能力指数=0。

●灭火无残留

2um以下的灭火药剂释放，易于消散在空气之中。其微粒量比一个月内闭计算机房自然降落的灰尘量还少。

●体积轻巧

较其它灭火系统体积及重量可减少90%,不占用防护区间。

●易于安装

不需要高压容器或是复杂配管网，节省空间及昂贵的安装成本。

●应用场所广泛

设计方便、适应范围广。

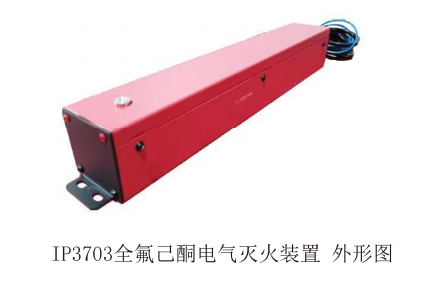

4、全氟己酮灭火装置

  全氟己酮灭火装置

全氟己酮灭火装置是内置于储能电池簇、配电柜、高压开关柜等场景的自动灭火装置，可通过自带的温度敏感元件启动，

也可通过消防控制系统电信号触发启动。产品采用绝缘、环保的全氟已酮灭火药剂，可有效扑灭电芯热失控引发的早期锂电池火

灾，并起到对保护区域实现快速降温和持续抑制复燃的作用。全氟己酮灭火剂具有良好的灭火效果，其机理是通过物理和化学两

方面的作用灭火，全氟己酮液体高速雾化喷出后，遇热气化，由于气化热容量大，具有较强的吸热能力，使火焰快速失去热量，

破坏火灾四面体平衡：全氟己酮比重大，在悬浮下落的过程中，火焰周边可以隔绝空气中的氧气；可以捕捉燃烧链式反应的自由

基，终止火焰传播的链式反应。全氟己酮灭火装置具有灭火效率高、环保洁净、使用安全、绝缘性能好、对电子精密设备无损伤

等综合优势，可扑救A、B、C、E各类火灾，应用于全区域或局部区域灭火，尤其适用于有人工作但又较为封闭的场所。

功能特点

●绿色环保

装置采用的全氟已酮灭火剂具有绝缘、高效、无腐蚀、洁净环保的特点，由于其优秀的绝缘性能可在带电环境部署并不会造成

电子设备损伤。

●安全可靠

高度可靠的独立主动灭火装置，可高效、迅速将电器电池火灾扑灭在萌芽状态，并可持续抑制复燃。

●效率高

装置安装于储能电池簇和配电柜内部，采用全淹没灭火，更接近火源，灭火效率更高。

●易于安装

装置无需电源，不受振动、冲撞、极端气温、粉尘和气流等环境的影响，对防护区域设备的保护更加安全可靠。

●应用场所广泛

装置采用一体化、轻量化、灵活化设计，既可单套使用，也可实现模块化组装，适用于不同场景特定空间的灭火防护。
