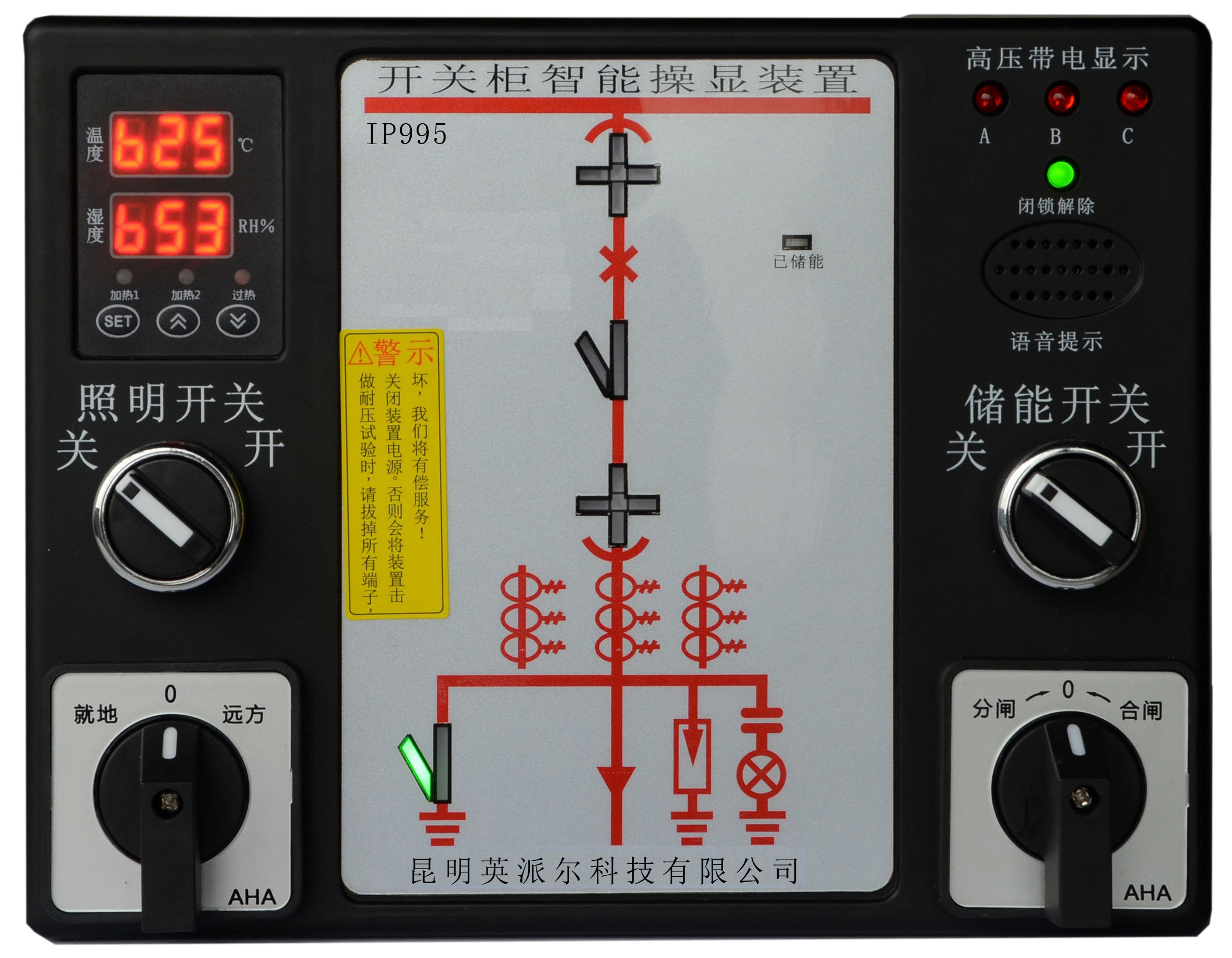

开关柜智能操控装置，功能强大，用于3-35KV户外开关柜，取代现有的一次回路模拟图，温湿度控制器、大屏幕LCD显示器、高压带电闭锁装置，全功能语音防误提示和告警，配有储能旋钮、远方/就地、分合闸转换开关、电子数字照明开关、人体感应、柜内自动照明、具有RS485通讯接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致、美观、简化、美化了开关柜面板，有效的提升了开关柜的品质。

主要功能与技术指标
      断路器状态显示
      断路器位置显示
      接地开关位置显示
      弹簧储能显示
      高压带电和闭锁装置
      智能语音防误提示功能
      LCD显示
      交直流供电（可选备用电源）
      人体红外探头
      现场可编程
      双路温湿度控制功能
      储能旋钮、远方/就地、分合闸转换开关
      传感器断线报警功能
      工作电源AC220V或者DC220V      RS485接口，MODBUS通讯规约

      外形尺寸：263mm×186mm×85 mm
      开孔尺寸：249mm×173mm

电气接线图
